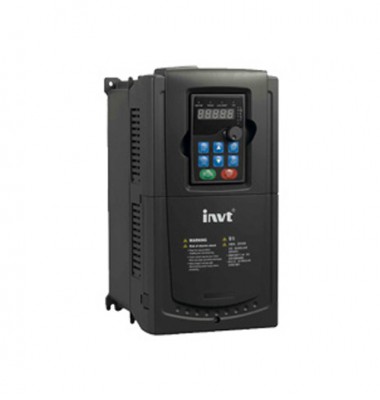

Goodrive35-07張力控制專用變頻器是一款高性能閉環矢量專用變頻器， 在功能算法中，增加了張力控制專用模塊，實現面向中心收卷、放卷等工藝場合的專用張力控制功能。
使用Goodrive35-07張力控制專用變頻器不僅可以完全替代力矩電機、直流電機、張力控制器等而獨立地構成張力控制系統，而且相對于傳統的張力控制器加變頻器控制方案，使用本變頻器可以使系統更簡潔、降低成本、易于維護并且獲得更為穩定的控制效果。
技術特點
閉環矢量控制：支持增量型編碼器、旋轉變壓器等多種編碼器信號；
可選配支持脈沖給定和分頻輸出功能；
控制模式：張力閉環速度控制模式，張力開環速度控制模式，開環張力轉矩控制模式；
多種卷徑實時計算方法：通過線速度（設定或實測）和變頻器輸出頻率計算卷徑；通過PG卡或光電開關記圈間接計算卷徑；通過傳感器測卷徑；
記圈記長功能，轉動慣量及摩擦補償，張力錐度，預驅動功能，PID調節處理，斷料檢測與處理。
應用場合
Goodrive35-07是針對紡織行業、印刷包裝行業、塑料機械行業、造紙行業、線纜制造行業等配套與改造市場的專用變頻器，滿足中高端卷繞類應用場合需求。如漿紗機，分切復卷機，復合機，卷染機等用到收放卷張力控制的設備。
AC 3PH 380V(-15%)~440V(+10%) 4～75KW
|
閉環矢量 模式性能 |
調速范圍 |
1:1000 |
|
穩速精度 |
±0.02% |
|
|
控制轉矩相應時間 |
<10ms |
|
|
轉矩控制精度 |
5% |
|
|
啟動頻率/啟動轉矩 |
0Hz/200% |
|
|
功能 |
線速度和張力給定方式 |
模擬量0~10V/0~20mA、-10V~+10V、高速脈沖、通訊給定 |
|
多種卷徑計算方法 |
線速度計算法，厚度計算法 |
|
|
卷徑計算精度 |
0.1mm |
|
|
外圍接口 |
模擬輸入 |
2路（AI1、AI2）0~10V/0~20mA,1路（AI3）-10V~10V |
|
模擬輸出 |
2路（AO1、AO2）0~10V/0~20mA |
|
|
數字輸入 |
8路普通輸入，最大頻率1KHz，內部阻抗：3.3KΩ |
|
|
數字輸出 |
1路高速輸出，最大頻率50KHz |
|
|
繼電器輸出 |
兩路可編程繼電器輸出 |
|
|
其它 |
通訊方式 |
標配MODBUS通訊，選配PROFIBUS、以太網、CANopen通訊 |
|
安裝方式 |
壁掛式安裝、法蘭式安裝 |
|
|
制動單元 |
30KW(含)以下內置，其他選配外置 |
|
|
EMC濾波器 |
內置C3濾波器，滿足IEC61800-3 C3等級要求 |
